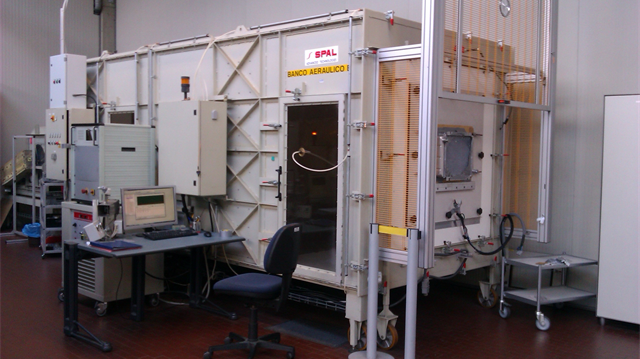

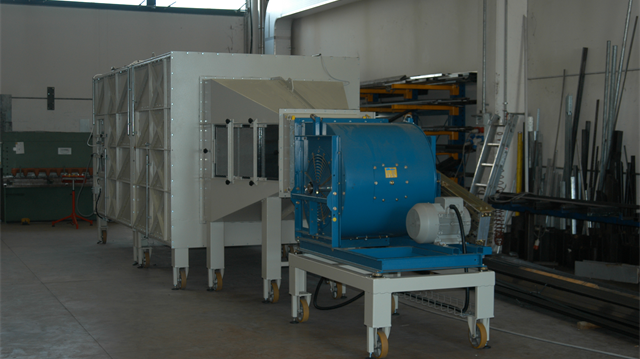

Sono disponibili varie versioni costruite in funzione della massima portata richiesta e della norma di riferimento (ISO 5801-2017; AMCA 210-2016, IEC 61591, DIN 1952, DIN 24163, ISO5167-1 , ecc..).
ATC320/WF Controlla automaticamente la regolazione del punto di pressione o portata consentendo l’acquisizione automatica delle curve (Portata-Pressione- Efficienza,..) dalla Portata uguale a zero alla Portata massima.
La caratterizzazione del ventilatore può avvenire sia con modalità completamente automatica che in modalità manuale.
ATC320/WF include un computer industriale con sistema operativo WINDOWS 7/10, che permette di archiviare le configurazioni di prove e tutti i risultati acquisiti.
Questi ultimi possono inoltre essere stampati sia in forma grafica sia tabellare.

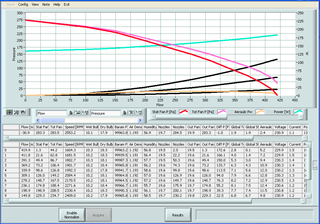

CURVE ACQUISITE:
•Portata – Pressioni (Statica / Dinamica / Totale)
• Potenza assorbita elettrica, resa, rendimento (statico / totale, solo motore, solo parte aeraulica)
• Acquisizione automatica delle condizioni ambientali (temperature, pressione barometrica, densità dell’aria,..)
• Tensioni, correnti, squilibrio correnti, cosFI, RPM
• Temperatura avvolgimenti Vs. tempo (ATC/Rxx)
• Cicli vita (ATC/VT)
OPZIONI DISPONIBILI:

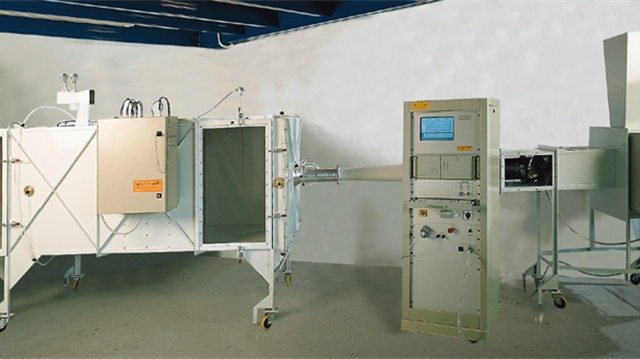

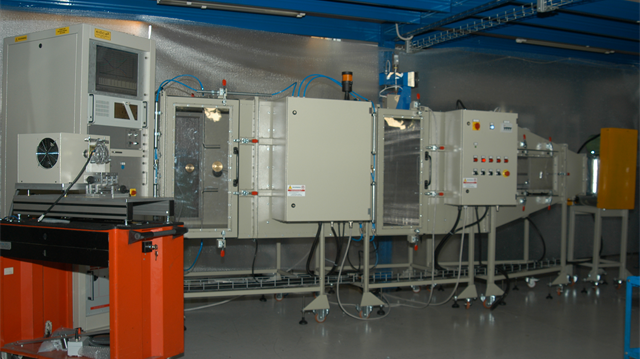

- 2515/DYN il sistema può gestire dispositivi frenanti (vedi scheda 4220/xx FRENI ATTIVI-PASSIVI) realizzando le stesse funzioni del sistema ATC320/W per la caratterizzazione dei soli motori elettrici (misure di Coppia, RPM, Efficienza,…)
- 2515/TQ sarà fornito un banco di lavoro per verificare le prestazioni della sola ventola senza il relativo motore. Durante i test, la ventola è impostata a una velocità programmabile che viene mantenuta costante per tutti i punti acquisiti. Oltre ai valori standard durante le misurazioni vengono acquisiti:
- La coppia che si applica alla ventola
- La potenza meccanica che si applica alla ventola
- Efficienza della solo sezione ventola motore in prova
• ATC/Rxx Acquisizione automatica senza sensori della temperatura degli avvolgimenti mentre il ventilatore pompa è collegato all’impianto e regolarmente alimentato
• PWS. Sistemi di alimentazione Elettronici generanti tensioni DC o AC fino a 50KW. ATC/CC inserimento automatico di un condensatore e possibilità di modifica del valore durante la prova
• ATC/PWM Misure elettriche su ventilatori alimentate con inverter
• ATC/VT software per consentire l’esecuzione di cicli vita sul motore in prova
