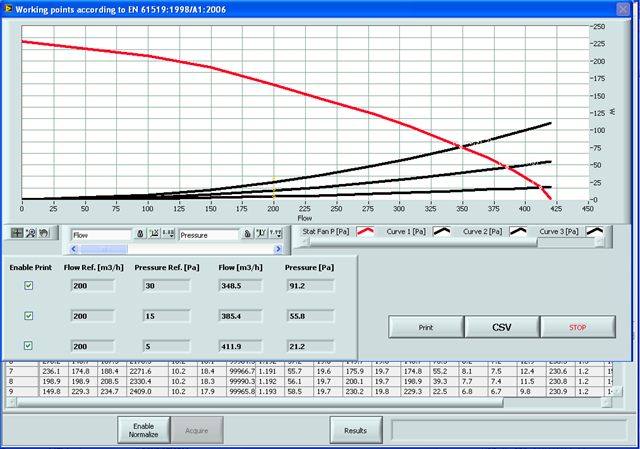

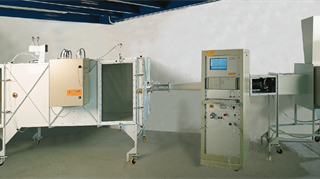

Per la caratterizzazione dei ventilatori, il sistema ATC320/W può eseguire il test portata-pressione. Il test portata-pressione permette al cliente di acquisire la curva caratteristica del ventilatore in test. È possibile impostare i valori di pressione iniziale e finale e diversi punti intermedi e il sistema ATC320/W esegue in automatico le acquisizioni (con chiusura manuale degli ugelli, nei banchi versione base conformi alle norme AMCA 210-2016 e ISO 5801-2017, o con chiusura automatica degli ugelli con un’opzione speciale, in caso viene richiesta una maggiore accuratezza dell’apertura/chiusura degli ugelli). Alla fine dei test, il sistema costruisce la curva caratteristica completa di portata-pressione del prodotto in test. La figura 1 di sotto mostra l’interfaccia dei parametri di configurazione del test.

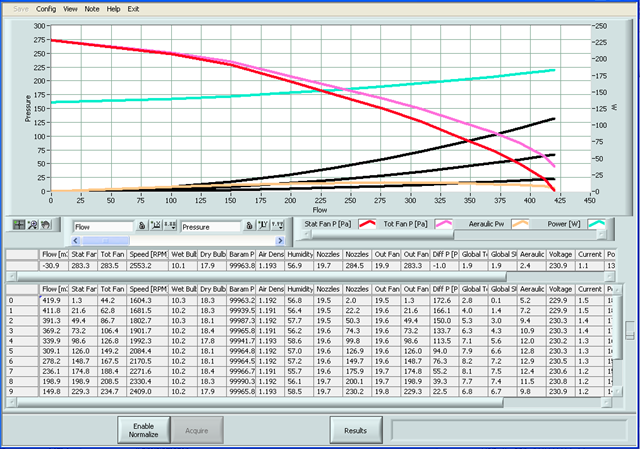

Di sopra viene mostrata la tipica interfaccia per i risultati (grafico e tabella). Quando il test è finito, agendo sul pulsante Risultati, il cliente può accedere all’interfaccia di sotto che mostra la curva portata-pressione e la confronta con le tre curve standard portata-pressione come descritto nella norma, mettendo in evidenza i punti di intersezione di queste curve con le curve portata-pressione. Si veda figura 2.
