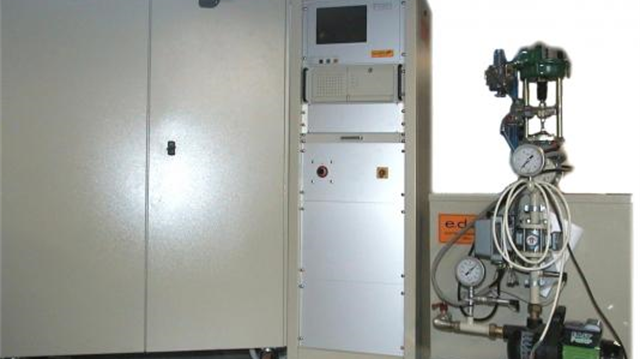

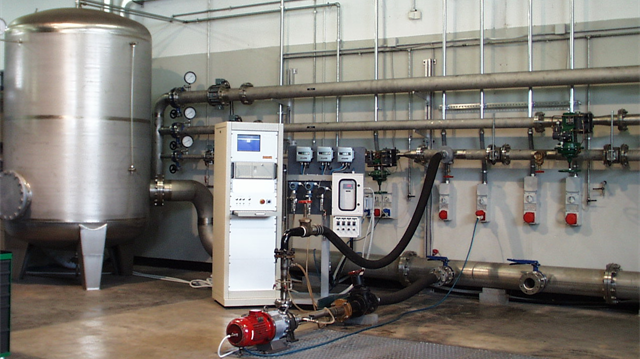

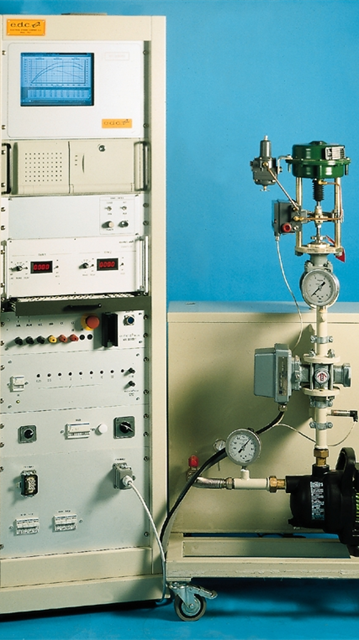

ATC320/WP è un sistema da laboratorio che consente la gestione automatica di impianti idraulici per la caratterizzazione di ELETTROPOMPE.
Controlla automaticamente le valvole di regolazione, acquisisce da sensori i valori di pressioni, portate, temperature, velocità di rotazione. ATC320/WP acquisisce le curve di Portata, Prevalenza, Potenze (Elettriche, Idrauliche) e Rendimenti (Totale ed Idraulico). Il sistema può eseguire misure di NPSH.
La caratterizzazione della pompa può avvenire sia con modalità completamente automatica che in modalità manuale.
Il sistema include un computer industriale con sistema operativo WINDOWS 7/10, che permette di archiviare le configurazioni di prove e tutti i risultati acquisiti.
Questi ultimi possono inoltre essere stampati sia in forma grafica sia tabellare.

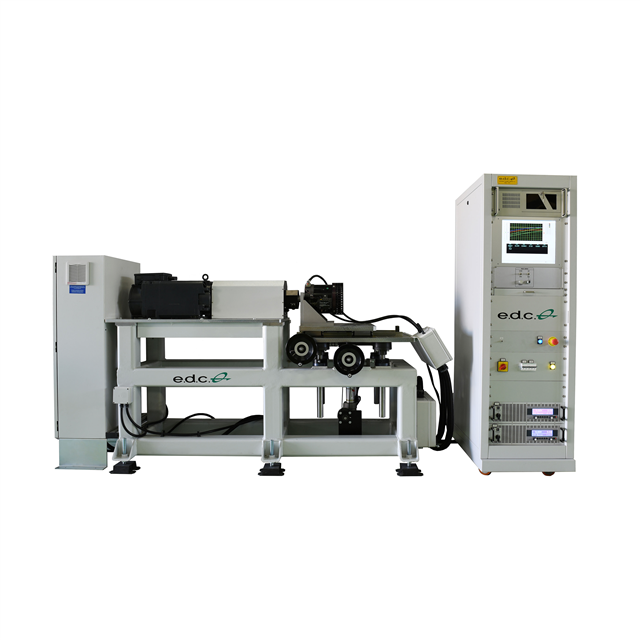

Con l’opzione ATC/MT il sistema può gestire dispositivi frenanti (vedi scheda 4220/xx FRENI ATTIVI-PASSIVI) realizzando le stesse funzioni del sistema ATC320/W per la caratterizzazione dei soli motori elettrici (misure di Coppia, RPM, Efficienza,…)
CURVE ACQUISITE:
• Portata - Prevalenza
• Potenza Assorbita Elettrica, Idraulica Resa, Rendimento (Totale, solo Motore, solo sezione Idraulica)
• Tensioni, correnti, squilibrio correnti, cosFI,
o Temperatura Avvolgimenti Vs. tempo (ATC/Rxx)
• Cicli Vita (ATC/VT)
• Misure di NPSH (ATC/NPSH)
FUNZIONI PRINCIPALI:
I risultati dei test sono mostrati in tre diverse forme . Display, Tabelle e Grafici
• E’ possibile visualizzare fino a 6 curve con 6 scale indipendenti sull’asse Y
• Interpolazione delle curve (Spline, Best fitting,..)
• Memorizzazione dei risultati e funzione di esportazione in diversi formati (pdf, CSV, Excel,..)
• Collegamento in rete
Tra le varie opzioni disponibili si segnalano:
• ATC/Rxx Acquisizione automatica senza sensori della temperatura degli avvolgimenti mentre la pompa è collegata all’impianto e regolarmente alimentata
• Sistemi di alimentazione elettromeccanici o elettronici fino a 600KW
• ATC/CC inserimento automatico di un condensatore e possibilità di modifica del valore durante la prova
• ATC/VT software per consentire l’esecuzione di cicli vita sul motore in prova
• ATC/MT opzioni hardware – software per poter caratterizzare anche il solo motore attraverso dispositivi frenanti EDC modello 4220/xx. Con questa opzione il sistema esegue le stesse misure del sistema ATC320/W.
