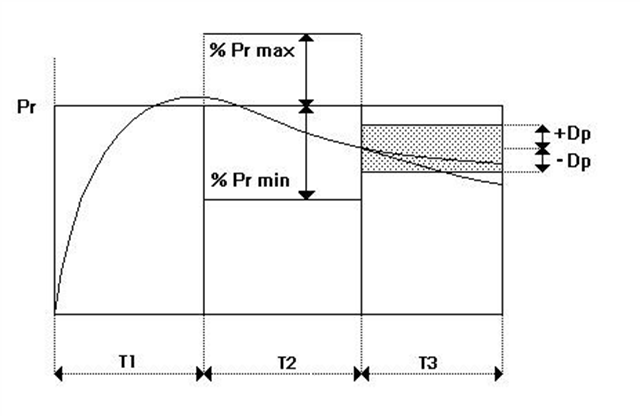

Il sistema EDC esegue la prova di tenuta in tre fasi: T1, T2 e T3 (come da figura).
T1 Tempo di riempimento
La fase di riempimento inizia dopo un comando di START e continua per tutto il tempo T1: l’aria esce dal raccordo di uscita per riempire la parte in prova alla pressione di prova Pr regolata dal riduttore di pressione esterno. Se, durante il riempimento, la pressione di prova supera il valore programmato Pr sopra il limite % Pr max, il test termina con un risultato negativo di Errore pressione massima.
T2 Tempo di assestamentoe
È necessario attendere che la pressione del prodotto testato si stabilizzi. Alla fine di T2, se la pressione all’interno del pezzo in esame è compresa tra le percentuali % Pr max e % Pr min impostate nei parametri della tabella di test, il valore di pressione viene memorizzato come punto di riferimento per il controllo del limite di perdita Dp oltre il tempo T3; la pressione deve essere superiore al limite di perdita Dp. Se durante la prova la pressione di prova supera il valore programmato Pr sopra il limite % Pr max, il test termina con il risultato negativo di Errore pressione massima. Se, al contrario, durante la regolazione, la pressione di prova scende al di sotto del valore programmato Pr sopra il limite % Pr min, il test termina con il risultato di Errore pressione minima. Dopo 0.5 secondi dall’inizio di T2, la pressione di stabilizzazione P1 viene memorizzata. Alla fine di T2, viene memorizzata la pressione di assestamento finale P2.
T3 Tempo di misura
Il cambiamento di pressione (delta) viene misurato all’interno del pezzo in prova, rispetto al valore memorizzato alla fine del tempo T2, con un segno meno in caso di caduta di pressione (perdita). Alla fine del tempo T3 l’apparecchiatura memorizza la variazione di pressione misurata: il risultato del test è buono se la variazione di pressione non supera il limite programmato Dp in valore assoluto, senza segno. Anche durante il tempo T3 la pressione di prova deve rimanere entro le percentuali % Pr max e % Pr min come nel tempo T2.
