Il sistema consente il collaudo contemporaneo fino a 128 prodotti (4 gruppi da 32 componenti ciascuno). In ogni gruppo è possibile attivare un ciclo di prova autonomo ed indipendente rispetto ali altri gruppi.

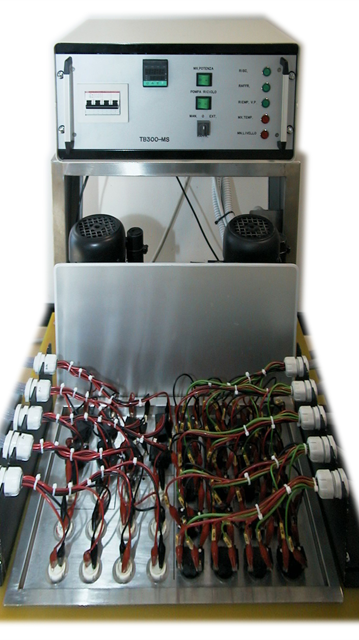

TAC320/WT gestisce in tempo reale la temperatura di un bagno termostatico.
Di ogni componente viene controllato lo stato alle diverse temperature (valore resistivo, stato contatti on-off,…) con possibilità di attivare allarmi.

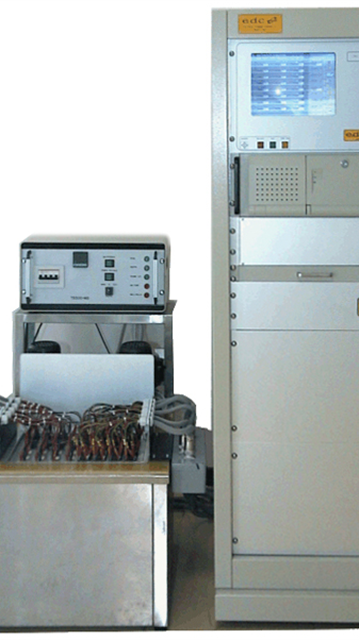

Il sistema include un computer industriale con sistema operativo WINDOWS10, per la gestione in tempo reale la prova.
I risultati dei test sono salvati in un formato compatibili con EXCEL.
Particolarmente efficiente è il sistema di memorizzazione dei risultati che consente di salvare o tutti i cicli o solamente gli ultimi N cicli prima della conclusione naturale della prova od interruzione della stessa a causa di un allarme.
Una tipica prova è composta da una sequenza di fasi le quali vengono ripetute un numero di volte programmabile. In ogni fase è possibile controllare la temperatura del bagno ed attivare dei controlli sulle grandezze acquisite con possibilità di segnalazione di allarme od interruzione della prova.
PROVE ESEGUITE SUI TERMOSTATI
· Verifica della correttezza delle connessioni effettuate
· Incremento della temperatura del bagno termostatico, fino al raggiungimento della temperatura massima programmata
· Verifica, durante l’incremento termico, dei valori di temperatura di scatto.
· Decremento della temperatura del bagno termostatico, fino al raggiungimento della temperatura minima programmata
· Verifica, durante il decremento termico, dei valori di temperatura di riarmo
· Ripetizione della prova per un numero programmabile di cicli
PROVE ESEGUITE SUI SENSORI NTC
· Verifica della correttezza delle connessioni effettuate
· Incremento della temperatura del bagno termostatico fino al raggiungimento della temperatura massima programmata (durante questa fase la sonda NTC verrà alimentata a tensione o corrente costante).
· Acquisizione, durante l’incremento termico, dei diversi valori della resistenza della sonda NTC
· Generazione curve resistenze Vs. temperatura
· Decremento della temperatura del bagno termostatico, fino al raggiungimento della temperatura minima programmata
· Verifica, a temperatura raggiunta e stabilizzata del valore Ohmico della resistenza della sonda NTC
· Ripetizione della prova per un numero programmabile di cicli
