Sistema speciale progettato per collaudo di spire, bobine e statori completi di motori/generatori elettrici alimentati in Media Tensione. Sono disponibili vari modelli con tensioni di Surge da 12KV a 60KV.

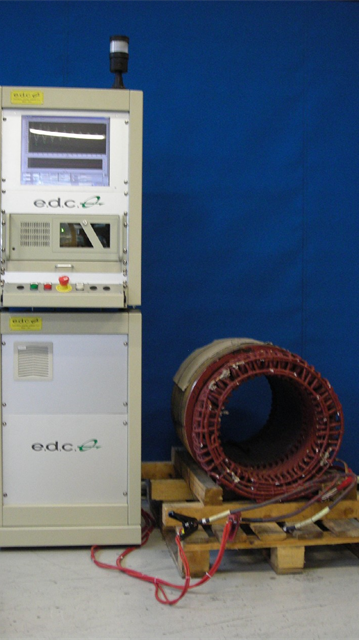

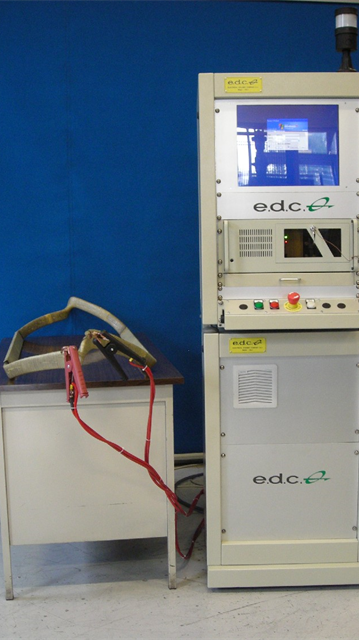

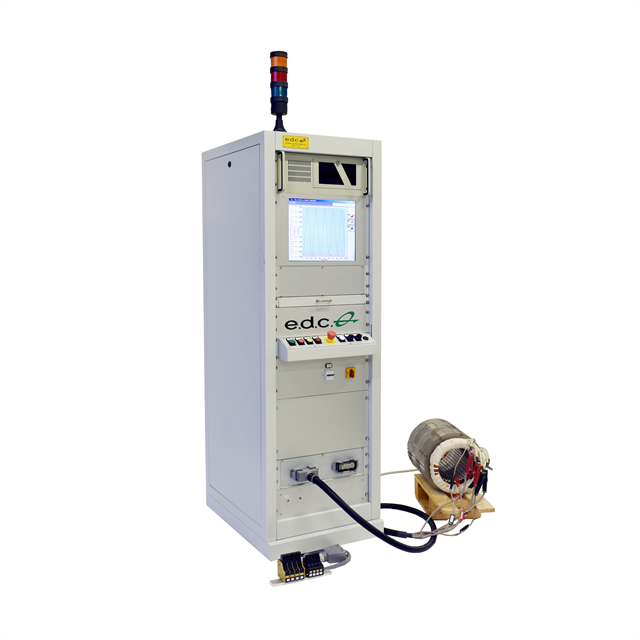

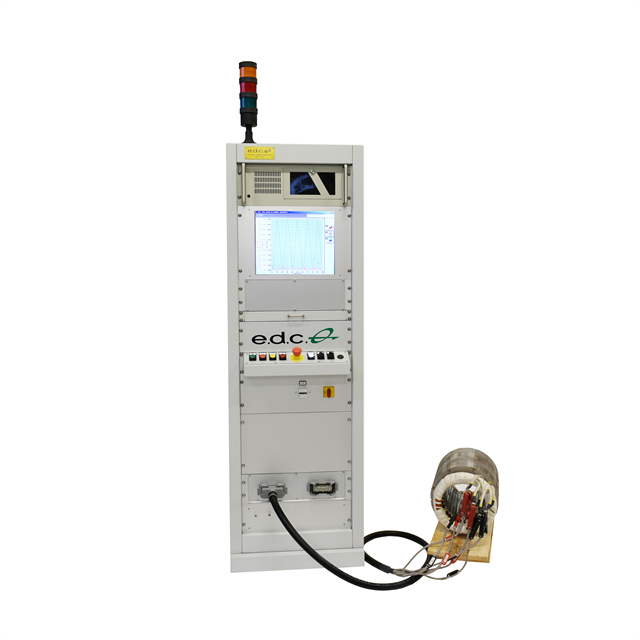

AST320/WH consente di testare sia spire e bobine di statore formate avvolte che statori per motori / generatori con alimentazione a media tensione. Il sistema è stato realizzato per testare gli avvolgimenti degli statori e gli avvolgimenti statorici avvolti in forma per motori e generatori con tensione nominale fino a 30 KVac. Il software di facile utilizzo aiuta l'operatore a passare facilmente da un test all'altro e a connettere o disconnettere il prodotto in maniera semplice e corretta. L'avvolgimento da testare è collegato con due cavi HV con cavo di rilevamento. AST320WH è progettato secondo: EN60034-15 e IEEE std 522 - 2004. Diversi modelli sono disponibili con massima tensione di Surge Test 12-30-45-60 KV.
AST320/WH consente di collaudare:

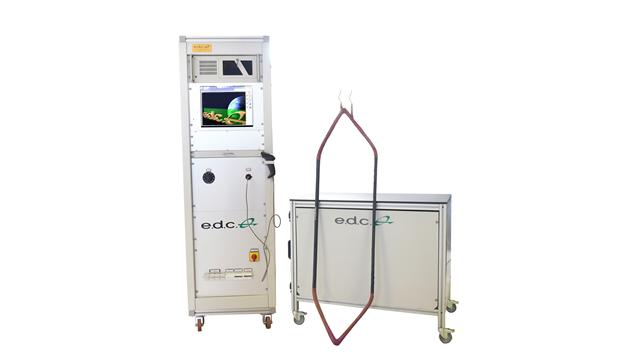

• Bobina singola non inserita nello statore
• Bobine singole inserite nello statore ma non ancora collegate tra loro. Il software guiderà l'operatore indicando quando disconnettere la bobina collaudata e indicando la bobina successiva da collaudare. Verrà generato un solo report per lo statore che includerà il risultato del test di ogni singola bobina
• Avvolgimento dello statore con tutte le bobine collegate tra loro.
Il sistema AST320/WH registra la sequenza dei test eseguiti e salva tutti i risultati su un singolo certificato di prova. Sono disponibili diversi rapporti:
• Un rapporto per ogni bobina
• Un rapporto completo che contiene i dettagli di tutti i test effettuati in ciascuna bobina
• Un report riassuntivo che contiene il valore medio dei risultati per tutte le bobine testate.
AST320/WH ha 2 diverse modalità operative:
• Modalità automatica. I test vengono eseguiti in sequenza automatica a una tensione di prova fissa. Possibilità di impostare messaggi per l'operatore sull'operazione manuale da eseguire tra ogni test
• Test manuali. La tensione di prova cambia automaticamente da 2 valori impostabili e il sistema calcola automaticamente il valore minimo, la media e il valore massimo dei risultati del test alle diverse tensioni di prova. Ciò consente di identificare i guasti semplicemente analizzandone il comportamento a tensioni diverse. I vari test effettuati con diversi valori di tensione vengono confrontati automaticamente. Il sistema calcolerà quindi gli squilibri tra i test. Questa procedura è molto utile perché consente la valutazione dei guasti senza conoscere le reali caratteristiche delle bobine
