I sistemi ACS320/W sono sistemi automatici progettati per la cementazione di avvolgimenti, sia statori che indotti, di motori elettrici.
Sono disponibili vari modelli adatti a statori o indotti di motori da pochi Watt fino a 100KW, da 2 a 12 terminali.
In base alla versione scelta, sarà possibile l'esecuzione della cementazione su linea automatica o per uso operatore, con banchi a singola o doppia postazione o con tavola rotante.
I moduli ACS possono essere integrati in sistemi AST in caso di statori e in sistemi AAT in caso di indotti, consentendo quindi ad un unico sistema di eseguire in sequenza automatica i collaudi pre-cementazione, la cementazione e i collaudi post-cementazione del prodotto.
La cementazione è ottenuta tramite l’iniezione di una corrente nell’avvolgimento da cementare fornita da generatori elettronici.
Questi generatori possono gestire il processo di cementazione in due modalità distinte:
- tensione costante
- corrente costante
Il processo di cementazione è completamente automatico e si interrompe non appena raggiunta la temperatura desiderata. La curva di incremento della temperatura è visualizzabile in tempo reale sul monitor del sistema.
Sono disponibili diverse versioni per:
- cementare 2 o 3 avvolgimenti contemporaneamente
- cementare statori monofase con protettore in serie al terminale comune
- cementare statori trifase con avvolgimenti connessi sia a stella che a triangolo.

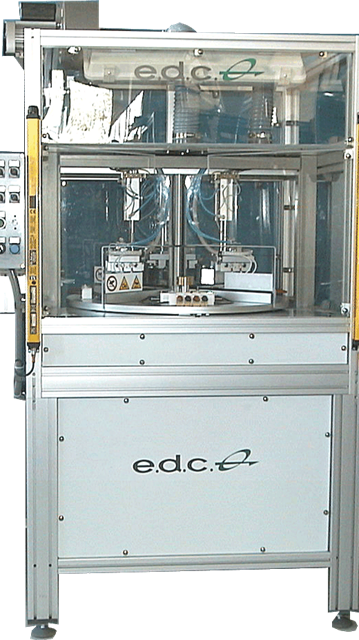

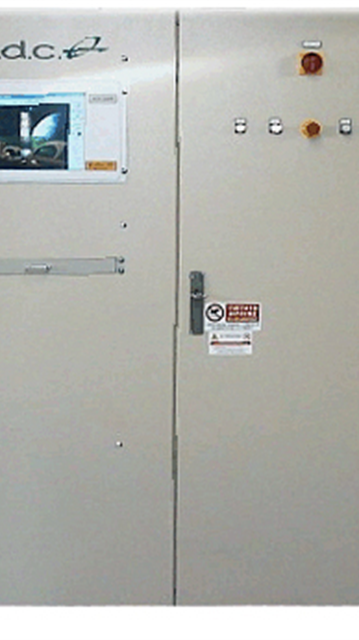

I sistemi ACS possono essere interfacciati a linee automatiche, per le quali come opzione possono essere forniti banchi di diverso tipo (singola stazione, doppia stazione, tavola rotante, …), o possono essere realizzati per uso operatore, con banchi esterni o integrati, a singola o doppia stazione, a tavola rotante, …

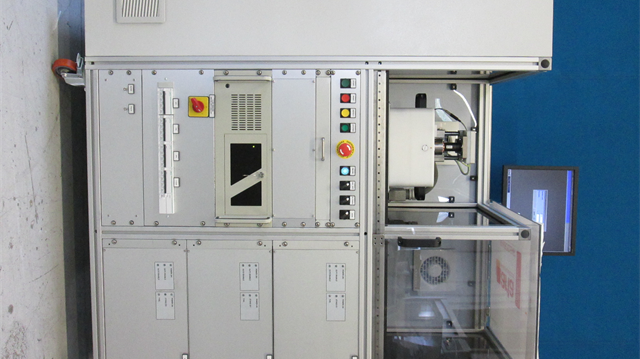

I moduli ACS possono essere integrati in sistemi di collaudo (AST per gli statori e AAT per gli indotti), consentendo quindi l'esecuzione in sequenza automatica dei test pre-cementazione, della cementazione e dei test post-cementazione (test liberamente selezionabili).
