Per l'esecuzione della sola prova di Rigidità Dielettrica con tensione AC, esistono due tipologie di strumenti:
- Strumenti 8130B
- Strumenti 8170CF.
Di seguito le caratteristiche principali di ognuno:
- Gli strumenti 8130B sono strumenti portatili professionali per misure di rigidità dielettrica su componenti elettronici, motori elettrici, armature, bobine, trasformatori; ideali per riparatori e centri d’assistenza. Questo strumento è molto compatto, leggero e veloce. La versione del test è base, applicando una tensione impostabile e misurando la corrente totale presente nel prodotto, determinando eventualmente un prodotto scarto.

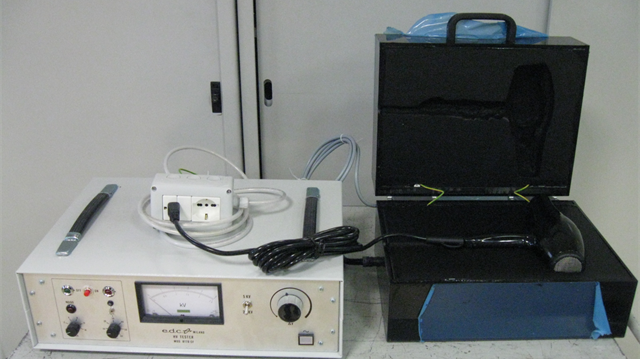

- Gli strumenti 8170CF sono strumenti compatti professionali per misure di rigidità dielettrica su componenti elettronici, motori elettrici, armature, bobine, trasformatori; ideali per riparatori e centri d’assistenza o per piccole produzioni. Con le opportune opzioni, lo strumento può lavorare in linea automatica o gestire un banco manuale e le relative sicurezze. Lo strumento applica una tensione impostabile, misura la corrente totale presente nel prodotto e discrimina la componente capacitiva da quella resistiva della corrente (quindi discrimina la componente "fisiologica" da quella che non dovrebbe essere presente nel prodotto, salvo condizioni di guasto), determinando quindi con precisione un eventuale scarto. Sono disponibili due versioni di strumento (8170CF4 e 8170CF5), con massima tensione di prova rispettivamente 4000Vac e 5000Vac.
